Ini merupakan project arduino ke dua yang berhasil saya buat, yaitu sebuah jam digital 7 segment dengan arduino uno dan rtc ds3231. Pada project ini saya sertakan sebuah buzzer untuk menandakan pergantian jam yang akan berbunyi setiap 60 menit.
Bahan yang digunakan:
- board arduino
- 7 segment commond anoda ( positif bersama)
- rtc ds3231
- buzzer
Skema yang saya gunakan:

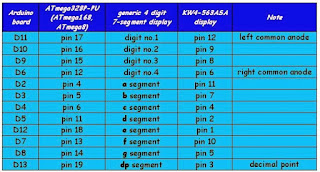

Tabel untuk koneksi antara 7 segment dan arduino:
Untuk buzzer: kutub negatif di hubungkan ke gnd, kutub positif di hubungkan ke pin a3 arduino. Untuk mengatur volume buzzer bisa di sekat Resistor 4,7k dikutub positif nya ( nilai R sesuai selera ).
Untuk setting jam:
- hubungkan dan tahan s3 (adjust)
- tekan s1 untuk setting jam
- tekan s2 untuk setting menit, jika sudah selesai lepaskan s3.
Untuk sketch bisa didownload :
DISINI
Berikut penampakan nya:
Jam ini bisa digunakan secara standalone dengan menggunakan board arduino nano dan ditempatkan di sebuah box tersendiri.
NB: untuk download di google drive, silahkan anda request dulu untuk membuka akses ke folder google drive, nanti akan saya buka akses nya, akan ada pemberitahuan dari email anda, atau hubungi no wa di atas.
Semoga bermanfaat
Wassalamualaikum wr wb
Salam satu jiwa
A R E M A
