MINI WORDCLOCK ARDUINO

ASSALAMUALAIKUM WR WR

Bissmillahirahmanirrahim

Masih dengan project tentang jam dengan arduino, kali ini saya membuat sebuah jam yang berbeda, suatu cara lain membaca jam, yaitu jam dengan tampilan kata kata dalam bahasa inggris, yang umumnya disebut WORDCLOCK.

Seperti apa wordclock itu?? coba simak gambar berikut :

Pada gambar diatas ada deretan huruf dan ada yang menyala merah, yang menyala itulah yang dibaca sebagai penunjuk waktu.

- di gambar pertama tertera "TEN TO SIX", yang artinya "SEPULUH MENIT MENUJU PUKUL ENAM"  atau pukul 05:50

- di gambar kedua tertera "TEN PAST SEVEN" yang artinya "PUKUL TUJUH LEBIH SEPULUH" atau pukul 07:10

- di gambar ketiga tertera "TWENTY FIVE TO SIX" yang artinya " DUAPULIH LIMA MENIT MENUJU PUKUL ENAM" atau pukul 05:35.

Begitulah cara membaca jam ini, agak ribet memang, tapi seperti yang saya sampaikan tadi, karena ini merupakan tampilan berbeda dari suatu penunjuk waktu.

Jam ini mempunyai toleransi selama 5 menit, jadi tampilan pada wordclock kadang tidak begitu sesuai dengan waktu sebenarnya, misal :

-- antara pukul 03:58 sampai 04:03 pada wordclock ditampilkan FOUR

-- antara pukul 04:03 sampai 04:08 pada wordclock ditampilkan FIVE PAST FOUR

Namun, kita bisa mengecek waktu sebenarnya dengan menghubungkan GROUND dengan pin 4 arduino, maka akan tampil jam dan menit secara bergantian. Lebih jelasnya lihat di video. Soal keakuratan jam bisa dijamin, karena menggunakan modul RTC.

Bahan bahan yang saya gunakan:

- display matrix 8x8 dengan ic driver max7219 seperti gambar berikut:

- board arduino

- modul RTC DS3231

- project board

- kabel jumper

Untuk sketch, cover paper, koneksi antara arduino dan matrix, library, semua saya jadikan satu DISITU .

NB: untuk download di google drive, silahkan anda request dulu untuk membuka akses ke folder google drive, nanti akan saya buka akses nya, atau hubungi no wa di atas, terimakasih.

Semoga bermanfaat

Wassalamualaikum wr wb

Salam Satu Jiwa

A R E M A

PROJECT ARDUINO SEVSEG CLOCK RTC DS3231 + ALARM DAN SENSOR DHT11

ASSALAMUALIKUM WR WB

BISSMILLAHIRROHMANNIROHIM

Terima kasih atas kunjungan anda ke blog sederhana ini, terlepas dari anda kesasar atau memang sengaja mencari artikel tentang arduino, wk wk wk.....whatever lah.

Postingan ini merupaka lanjutan dari project arduino clock saya yang pernah saya posting di blog ini, kalau anda belum mengunjunginya bisa dilihat DISINI .

Project saya kali ini merupakan pengembangan dari project di link tersebut, dimana saya tambahkan fitur pada jam digital berupa tampilan suhu dan kelembaban, plus ada alarm nya juga. Nah, komplitkan?
Alarmnya sendiri  ada dua fungsi sekaligus, yaitu sebagai alarm pengingat waktu yang dapat di setting kapan berbunyi, dan alarm berupa suara "beep" yang berbunyi tiap jam ( tiap pergantian jam ) atau istilah lainnya fitur chime ( pada jam tangan digital ). Fitur chime ini akan berbunyi selama 1 menit sebanyak sekitar 5x (kalau tidak salah, saya sendiri belum menghitungnya ).

Skema yang saya gunakan sama dengan skema terdahulu,  dan ditambahkan sensor DHT11 agar jam tersebut dapat menampilkan suhu dan kelembaban.

Bahan bahan yang perlu disiapkan:

- board arduino

- modul RTC, saya menggunakan RTC DS3231

- display 4 digit 7segment commond anoda, ( commond catoda tnggal ubah sketch nya--mudah kok)

- modul DHT11

- buzzer

- resistor 220 ohm ( optional untuk sekat buzer agar suara tidak terlalu keras)

- project board

- kabel jumper

- switch digit ( untuk setting jam atau alarm )

Sketch nya bisa anda dapatkan : DISONO
Sketch tersebut sudah saya modif agar ada fitur chime nya, dan semua digit bisa tampil.

Berikut foto dan videonya:

Special thanks to Nicuflorica @ here for the skecth and good respon, gracias!!!!

NB: untuk download di google drive, silahkan anda request dulu untuk membuka akses ke folder google drive, nanti akan saya buka akses nya, akan ada pemberitahuan dari email anda, atau hubungi no wa di atas.

Semoga bermanfaat

Wassalamualaikum wr wb

Salam Satu Jiwa

A R E M A

7 SEGMENT CLOCK ARDUINO + SENSOR SUHU DAN KELEMBABAN DENGAN IC SHIFT REGISTER 74595

Assalamalaikum wr wb

Masih bermain dengan arduino, kali ini saya membuat sebuah project membuat jam digital 7 segment yang dilengkapi dengan sensor suhu dan menggunakan 2 buah ic shift register 74595 sebagai driver 7segment nya. Dengan penggunaan ic 74595 akan mengurangi pemakaian kabel jumper, karena hanya menggunakan 3 input ke board arduino.

Bahan bahan yang digunakan:
- board arduino
- 4 digit 7segment tipe common anoda
- 2 buah ic shift register 74hc595
- modul sensor suhu dan kelembaban DHT11
- modul RTC , saya menggunakan model DS3231
- 8 biji resistor 220 ohm
- project board
- kabel jumper

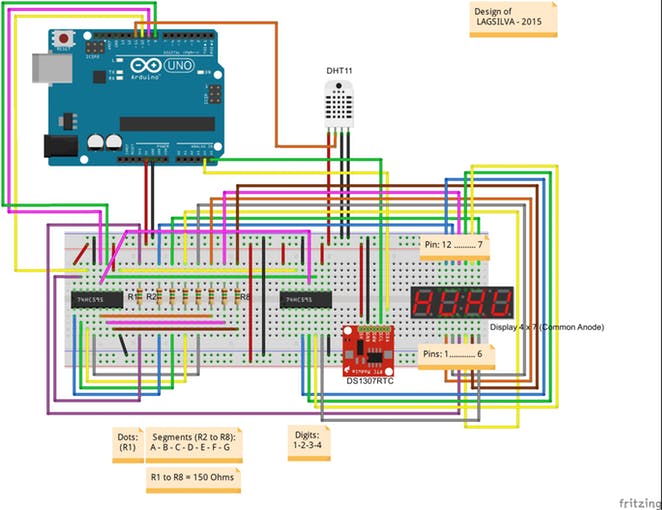

Skema yang saya gunakan sebagai berikut:

Untuk sketch dan library yang diperlukan :

DISINI

Jangan lupa untuk memasukkan library yang diperlukan sketch di arduino IDE nya.

Cara menyeting RTC agar sesuai dengan waktu saat ini, bisa menggunakan "set time" yang ada di example library RTC, diupload dulu set time nya, kemudian upload sketch clock nya.

Untuk gambar dan video project ini :

Special thanks to LAGSIVA @ here

NB: untuk download di google drive, silahkan anda request dulu untuk membuka akses ke folder google drive, nanti akan saya buka akses nya, akan ada pemberitahuan dari email anda, atau hubungi no wa di atas.

Semoga bermanfaat

Salam satu jiwa

A R E M A
